Schablonen in der SMT-Technik

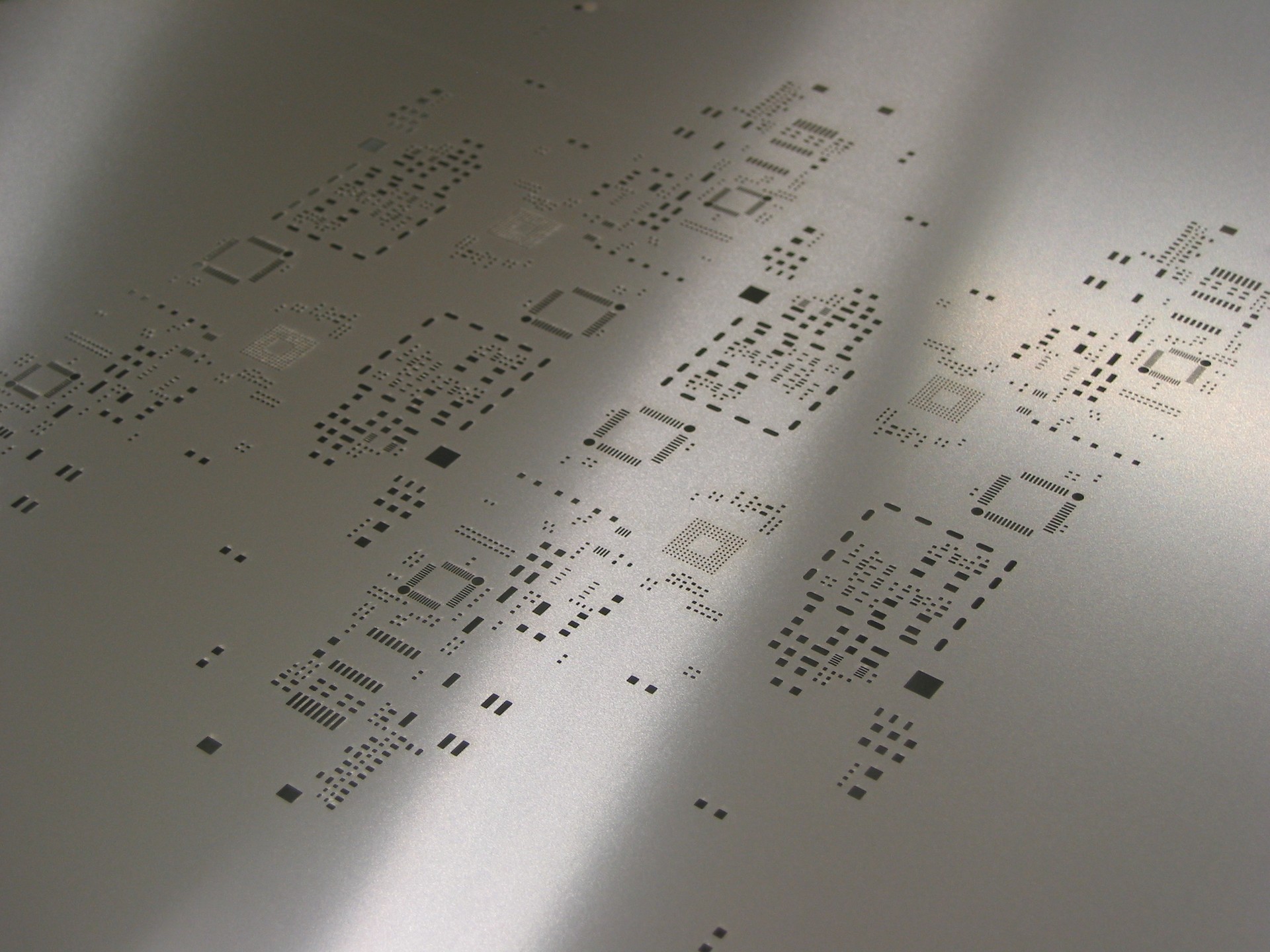

Der Auftrag von Lotpaste oder Kleber auf unbestückte Leiterplatten in der SMT-Technik (Surface-Mounting-Technology) erfolgt gegenwärtig meist im Siebdruckverfahren mittels lasergeschnittenen Metallschablonen. Der SMD (Surface-Mounted-Device)-Siebdruck wird noch einige Jahre die Serienfertigung von elektronischen Baugruppen dominieren. SMD-Schablonen (Lotpastenschablonen und Kleberschablonen) sind eine wichtige Basis für das exzellente Bestücken der Leiterplatten. Sie werden gelegentlich einfach nur Stencils genannt.
Präzision durch Laserschneiden

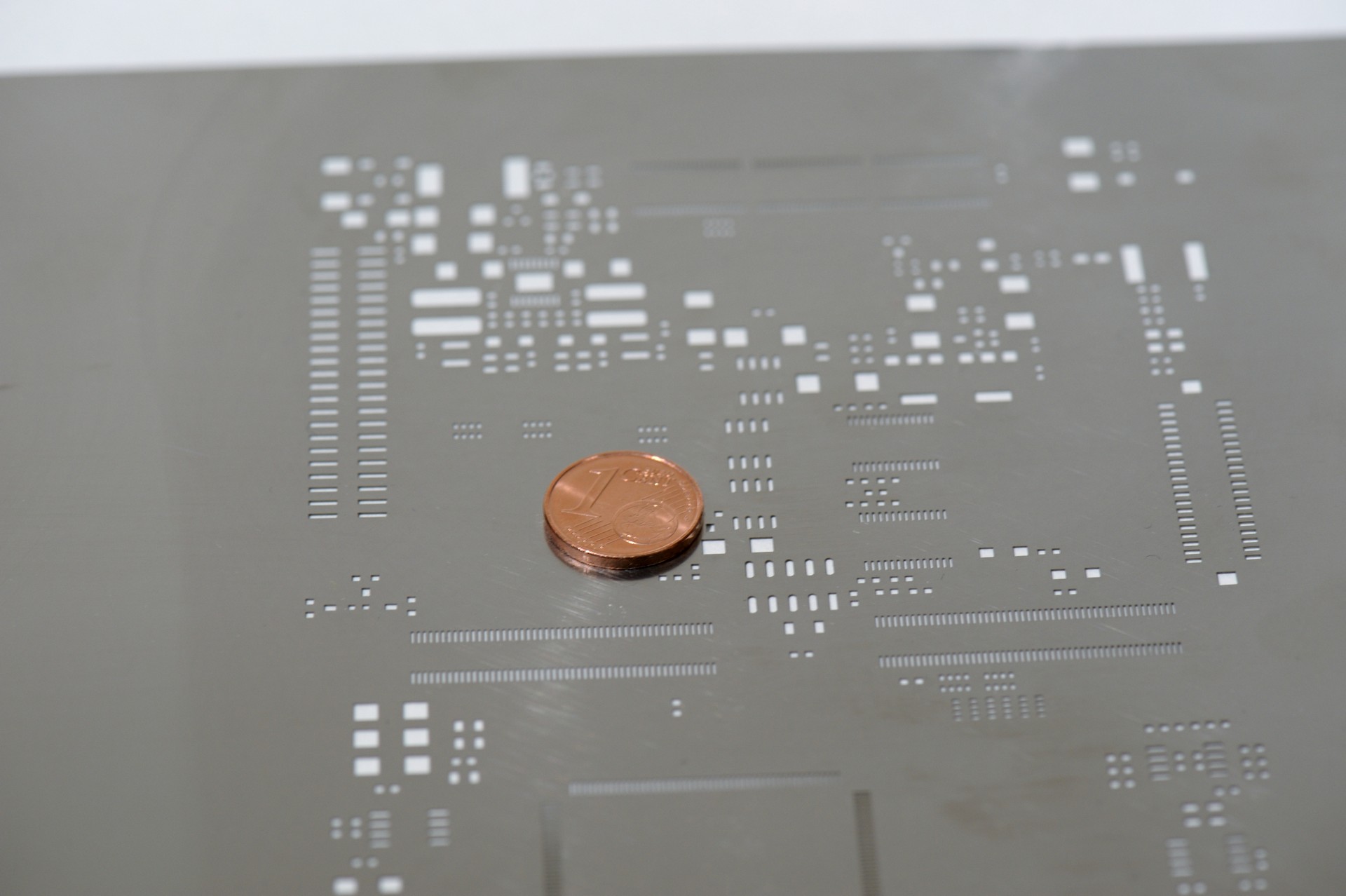

Gelaserte Pastendruckschablonen und Klebeschablonen gewährleisten durch ihr hohes Maß an Präzision eine konstante Prozessqualität. Das Laserschneiden von SMD-Schablonen ist schnell und kostengünstig. Mit Laserschablonen lassen sich kleinste Strukturen für QFP-, QFN- oder BGA-Anschlüsse besser und mit einer höheren Genauigkeit drucken.
Erfahrung seit 1993

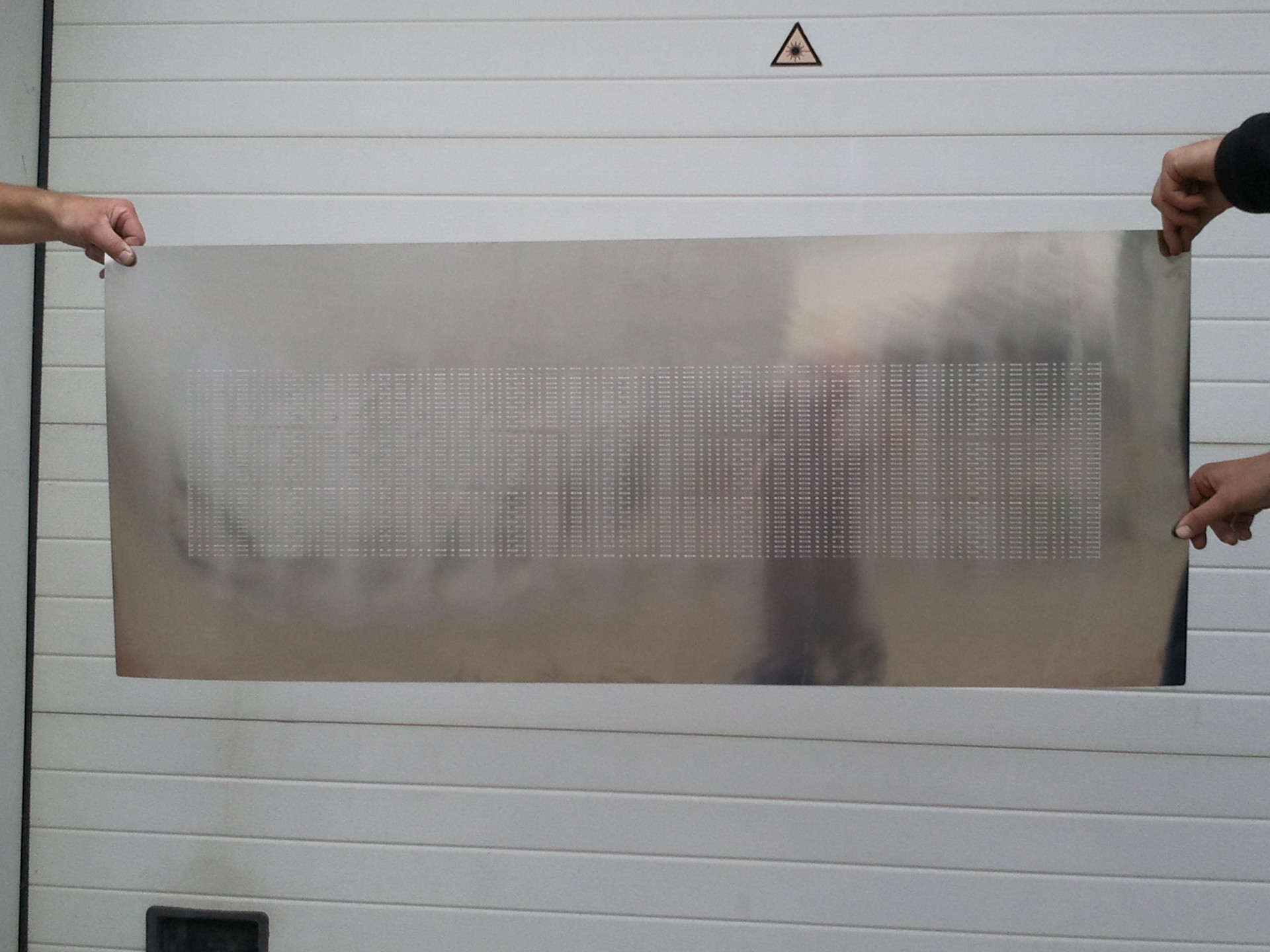

Die SMD-Schablonen für den Lotpasten- und Kleberdruck liefert LiMaB seit 1993 an Kunden in Deutschland und ins benachbarte Ausland. Mit unseren Laseranlagen produzieren wir alle üblichen Schablonengrößen. Metallschablonen im Mini- oder Großformat sind für uns nicht außergewöhnlich.
Vielfältige Schablonenlösungen

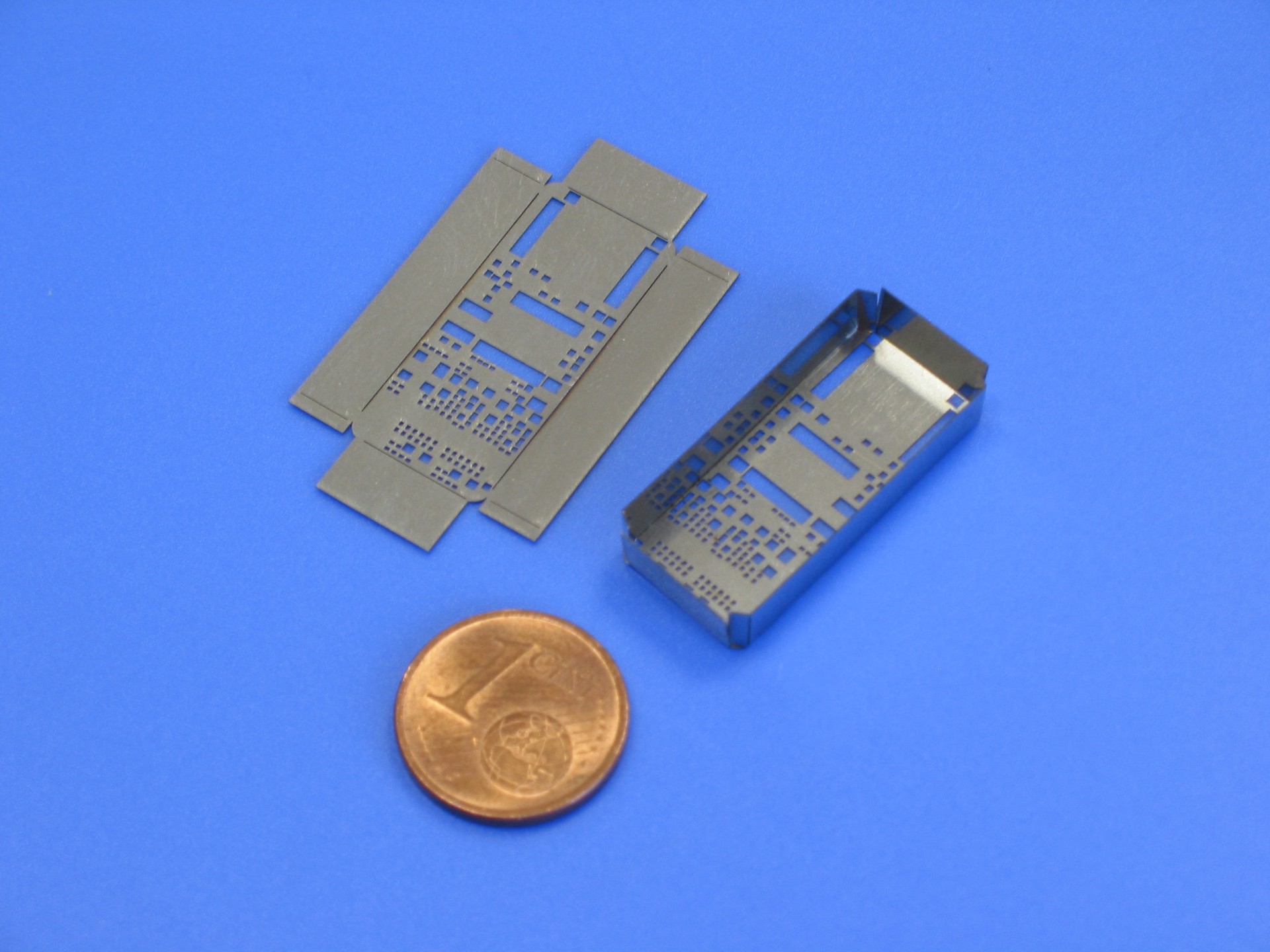

LiMaB fertigt Mini-SMT-Schablonen oder SMT-Rework-Schablonen zur Reparatur von BGA- und Fine-Pitch-Bauelementen auf bereits bestückten Leiterplatten. Um die optimale Menge an Lotpaste oder Kleber auf die Leiterplatten zu drucken, bieten wir Blechdicken von 75 µm bis 300 µm an.
Flexible Datenaufbereitung
In der Auftragsvorbereitung können alle gängigen Datenformate bearbeitet werden. Die Anordnung von Nutzen im Layout, die Manipulation der Pads, das Setzen von Passermarken sowie die Laserbeschriftung auf Druck- oder Rakelseite verursachen für den Kunden keine zusätzlichen Kosten und gehören bei LiMaB zu Selbstverständlichkeiten.
Hoher Qualitätsanspruch
Wie überall bei uns ist auch im Bereich SMD-Schablonen ein hoher Qualitätsanspruch unser oberstes Gebot. Saubere Schnittkanten sowie geschliffene oder elektropolierte Oberflächen bestimmen das Erscheinungsbild der LiMaB-Schablonen.
Das Leistungsspektrum der LiMaB GmbH im Bereich SMD-Schablonen umfasst:
- SMD-Laserschablonen mit zweiseitiger oder vierseitiger Randlochung bzw. Schlitzperforation für alle üblichen Schnellspannsysteme
- VectorGuard-Schablonen
- Druckschablonen im Siebdruckrahmen inklusive Füllen des Spanngewebes und Versiegelung der Kanten

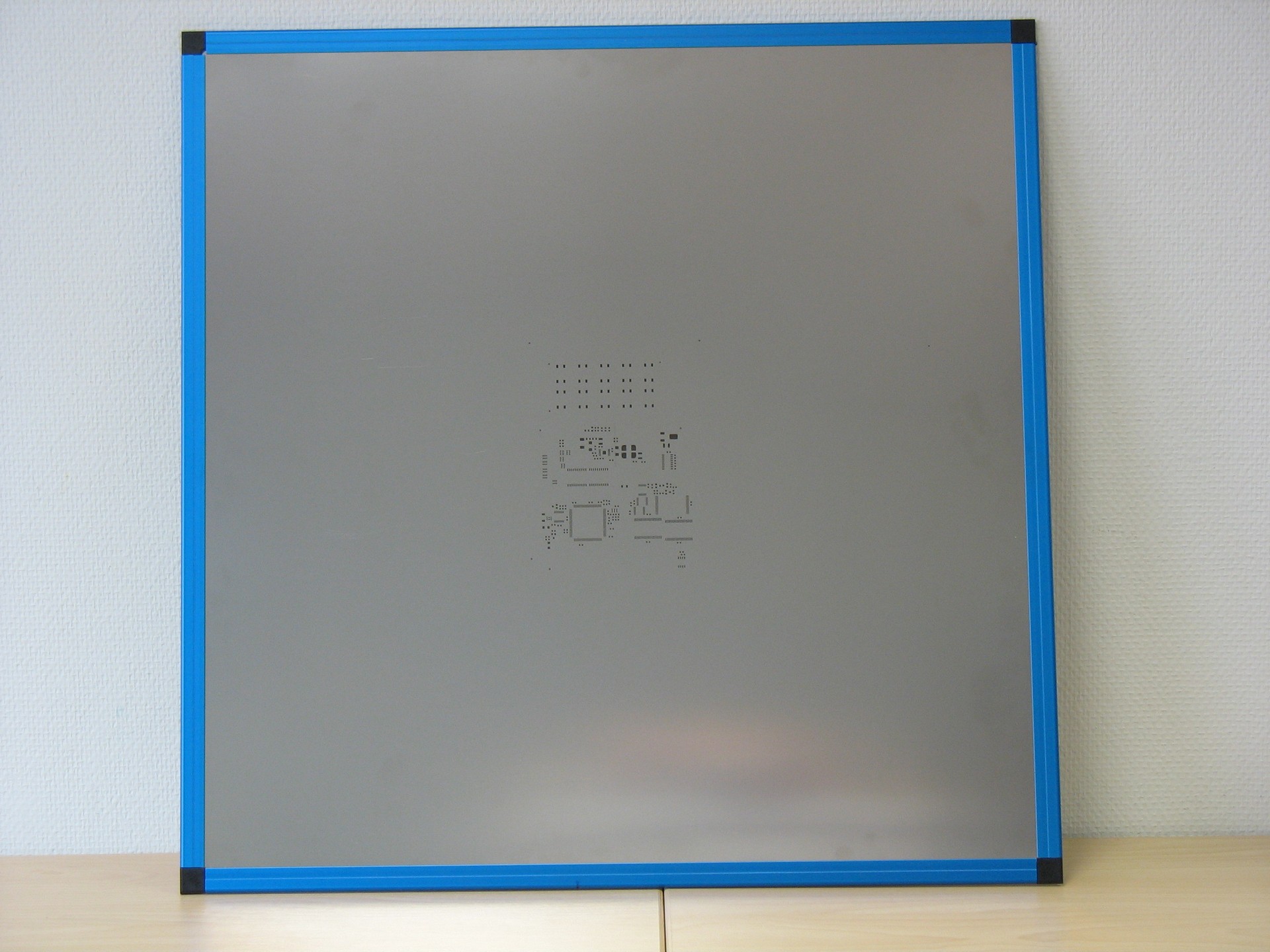

- Lotpastendruckschablonen mit Kantenschutz zum Schutz des Bedieners vor Schnittverletzungen durch scharfe Kanten und zur Erhöhung der Stabilität der Schablone
- Kleberdruckschablonen
- Fine-Pitch- und BGA-Schablonen für SMT-Rework
- Schneidbleche für die Leiterplattenbestückung mit THT-Drahtbauelementen (Through-Hole Technology)
- Nachbearbeitung oder Reparatur von SMD-Schablonen
